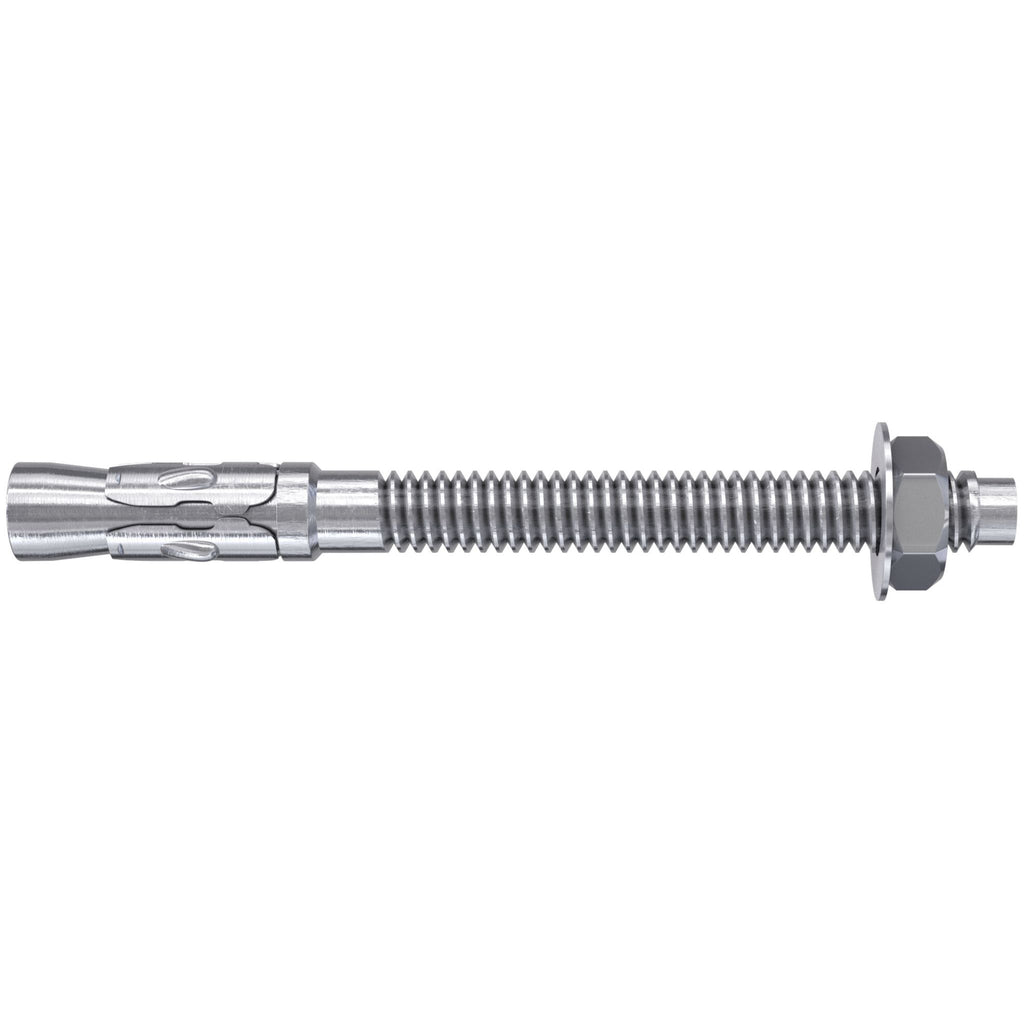

Fischer Kotwa sworzniowa FWA

Fischer Kotwa sworzniowa FWA

8 x 50 mm (50 szt.)
72,90 zł 59,27 zł netto
Pomiń, aby przejść do informacji o produkcie
Fischer Kotwa sworzniowa FWA
1/4
  • Fischer Kotwa sworzniowa FWA
  • Fischer Kotwa sworzniowa FWA
  • Fischer Kotwa sworzniowa FWA
  • Fischer Kotwa sworzniowa FWA
Fischer Kotwa sworzniowa FWA
Fischer
Nr art.: 45644
EAN: 4006209456446

Fischer Kotwa sworzniowa FWA
72,90 zł 59,27 zł netto

Tabela rozmiarowa

Wymiary podane w cm.
Wybierz swój wariant:
Dostępne (2)

Dostawa

DPD
Pickup
Kurier
od14,90 zł
Dostawa W PIĄTEK
(23 października)
InPost
Paczkomat 24/7
Kurier
od16,90 zł
Dostawa W PIĄTEK
(23 października)
Odbiór osobisty za 0 zł
Karta produktu

Opis

Ekonomiczna kotwa wbijana, do stosowania w betonie niezarysowanym.

Kotwa sworzniowa fischer FWA wykonana jest ze stali zwykłej węglowej cynkowanej ogniowo i posiada gwint angielski. Kotwa sworzniowa może być osadzana na dwie różne głębokości kotwienia. Standardowa głębokość kotwienia zapewnia wysoką nośność. To oznacza możliwość stosowania mniejszej ilości punktów mocowania i mniejszych płyt kotwiących. Zredukowana głębokość kotwienia pozwala na stosowanie płytsze wiercenie otworów, co przyspiesza czas montażu.

Dane techniczne
PARAMETRY 8 x 50 mm (50 szt.)
Nr art.: 45644 		8 x 65 mm (50 szt.)
Nr art.: 45788 		8 x 95 mm (50 szt.)
Nr art.: 45790 		8 x 120 mm (50 szt.)
Nr art.: 45791 		10 x 65 mm (50 szt.)
Nr art.: 45645 		10 x 80 mm (50 szt.)
Nr art.: 45792 		10 x 95 mm (50 szt.)
Nr art.: 45793 		10 x 115 mm (25 szt.)
Nr art.: 45794 		10 x 130 mm (25 szt.)
Nr art.: 45646 		12 x 80 mm (25 szt.)
Nr art.: 45647 		12 x 100 mm (25 szt.)
Nr art.: 45648 		12 x 120 mm (25 szt.)
Nr art.: 45795 		12 x 150 mm (25 szt.)
Nr art.: 45796 		16 x 105 mm (20 szt.)
Nr art.: 45649 		16 x 140 mm (10 szt.)
Nr art.: 45798 		16 x 180 mm (10 szt.)
Nr art.: 45799 		20 x 160 mm (10 szt.)
Nr art.: 45800
Średnica wiertła (d0) 8 mm 8 mm 8 mm 8 mm 10 mm 10 mm 10 mm 10 mm 10 mm 12 mm 12 mm 12 mm 12 mm 16 mm 16 mm 16 mm 20 mm
Min. głębokość otworu przy montażu przelotowym (h2) 50 mm 65 mm 95 mm 120 mm 65 mm 80 mm 95 mm 115 mm 130 mm 80 mm 100 mm 120 mm 150 mm 105 mm 140 mm 180 mm 160 mm
Długość kotwy 50 mm 65 mm 95 mm 120 mm 65 mm 80 mm 95 mm 115 mm 130 mm 80 mm 100 mm 120 mm 150 mm 105 mm 140 mm 180 mm 160 mm
Rozmiar klucza 13 mm 13 mm 13 mm 13 mm 17 mm 17 mm 17 mm 17 mm 17 mm 19 mm 19 mm 19 mm 19 mm 24 mm 24 mm 24 mm 30 mm
Ilość 50 szt. 50 szt. 50 szt. 50 szt. 50 szt. 50 szt. 50 szt. 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 25 szt. 20 szt. 10 szt. 10 szt. 10 szt.

Optymalny materiał

Pasuje do modelu

Cechy i funkcje

CECHY:

  • Standardowa głębokość kotwienia zapewnia wysoką nośność, co daje możliwość stosowania mniejszej ilości punktów mocowania i mniejszych płyt kotwiących.
  • Zredukowana głębokość kotwienia pozwala na wiercenie płytszych otworów, co skraca czas montażu.
  • Dostępne są gwinty metryczne i angielskie.
  • Ekonomiczne kotwienie zgodne z Oceną Techniczną.
  • Dostępna wersja ze stali cynkowanej galwanicznie i ze stali cynkowanej ogniowo.
  • Dostępna wersja z gwintem metrycznym lub angielskim.
  • W przypadku zredukowanej głębokości kotwienia możliwy jest przyspieszony montaż.

ZASTOSOWANIA:

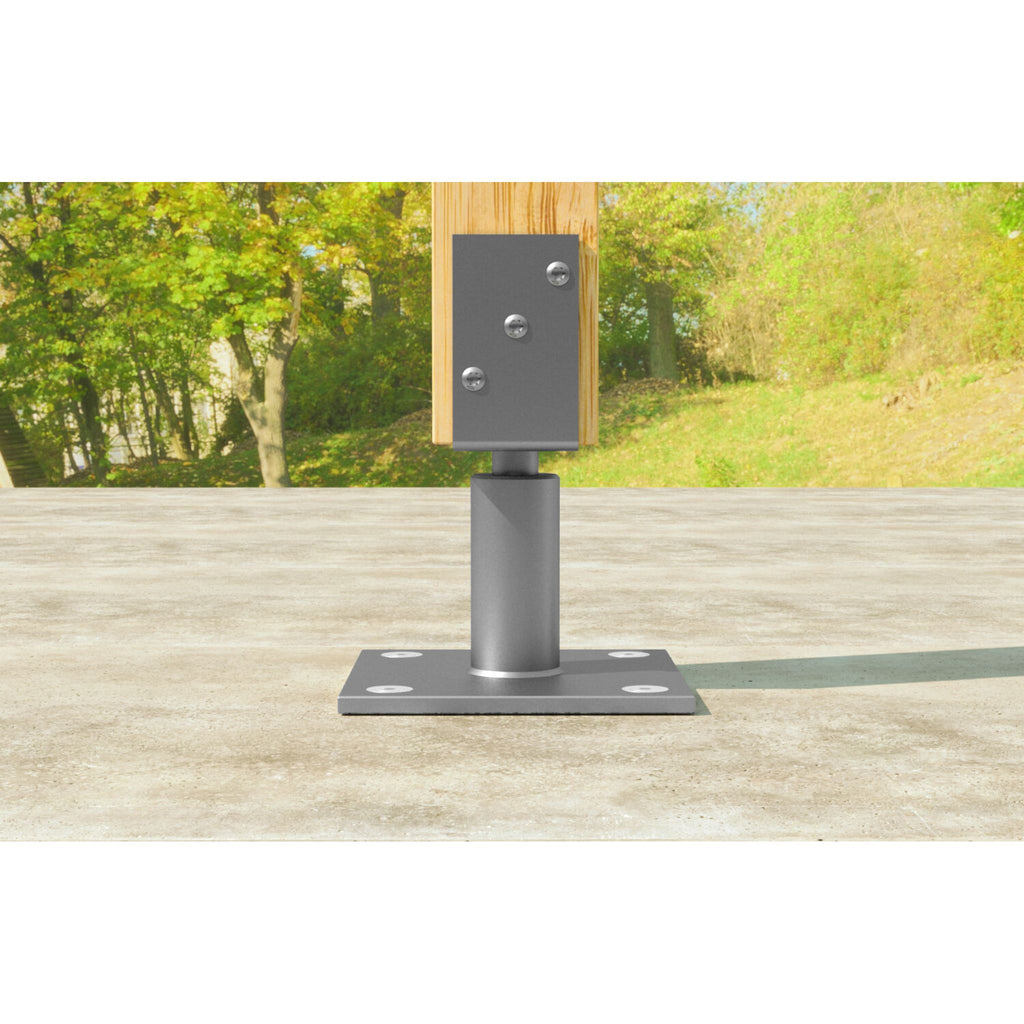

  • Konstrukcje stalowe
  • Balustrady
  • Wsporniki

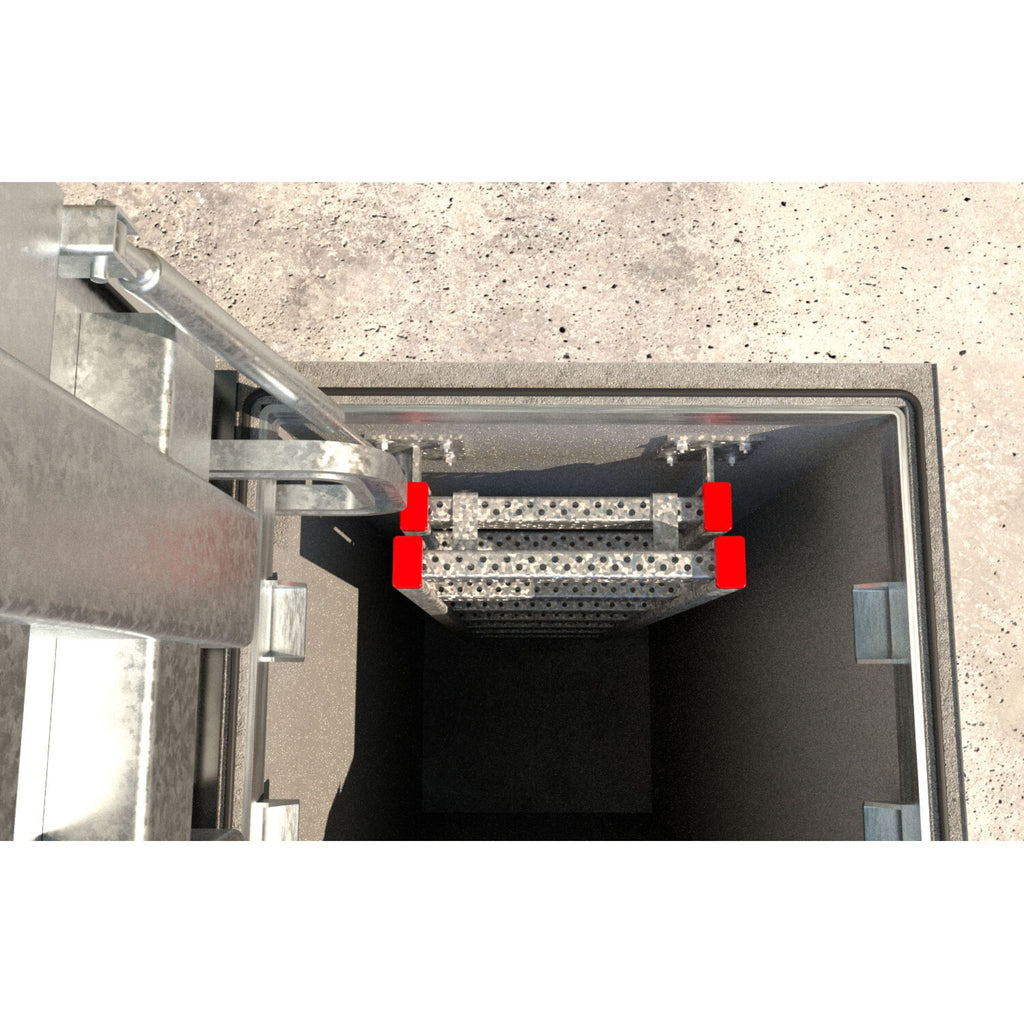

  • Drabiny
  • Trasy kablowe
  • Maszyny
  • Klatki schodowe
  • Bramy
  • Fasady

MATERIAŁY BUDOWLANE:

  • Beton C20/25, niezarysowany

APROBATY:

  • DWU-FWA-01
  • DWU-FWA-1265

Cena zawiera

Gwarancja

Wsparcie

FUNKCJONOWANIE:

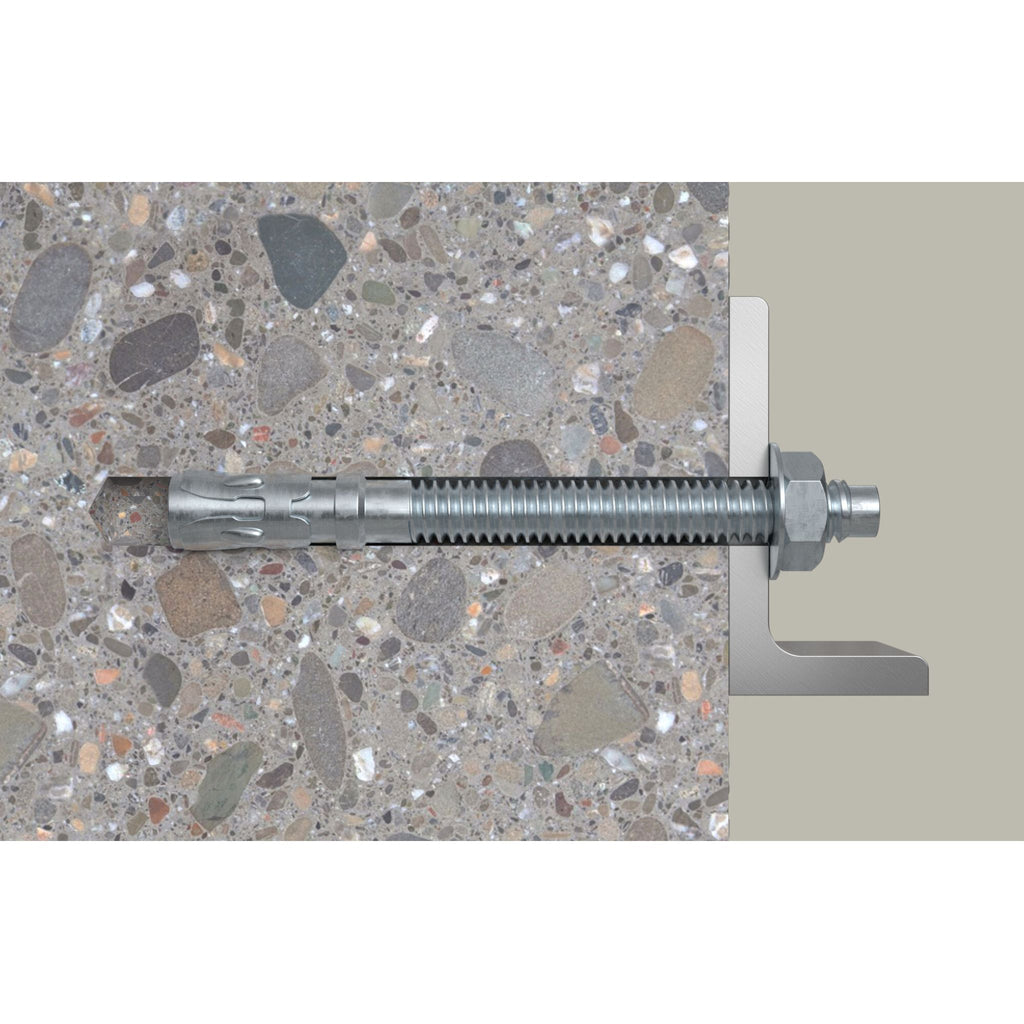

  • Kotwa FWA jest przeznaczona do montażu wstępnego i montażu przelotowego.
  • Przed rozpoczęciem montażu, należy umieścić nakrętkę sześciokątną w optymalnym położeniu (wówczas trzpień wystaje ok. 3 mm poza nakrętkę sześciokątną).
  • Po przyłożeniu momentu obrotowego, stożek jest wciągany do klipsu rozporowego i dociska do ścianki otworu.

PDF: DOP - Declaration of Performance /// DWU-FWA-01

PDF: DOP - Declaration of Performance /// DWU-FWA-1265

PDF: Load Table

Informacje o producencie

Fischerwerke GmbH & Co. KG
Adres: Klaus-Fischer-Strasse 1, 72178 Waldachtal, Niemcy
Przejdź na oficjalną stronę tego produktu
