SKU: Nr art.: 40855

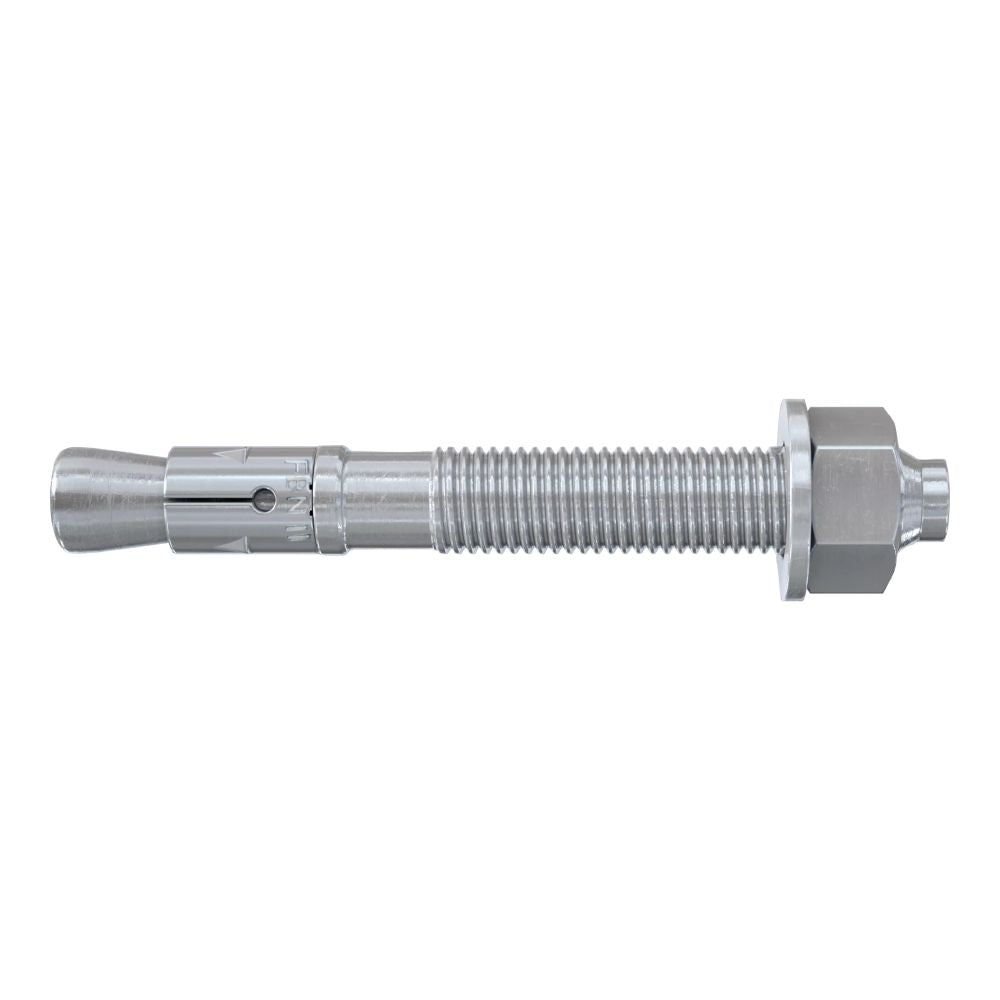

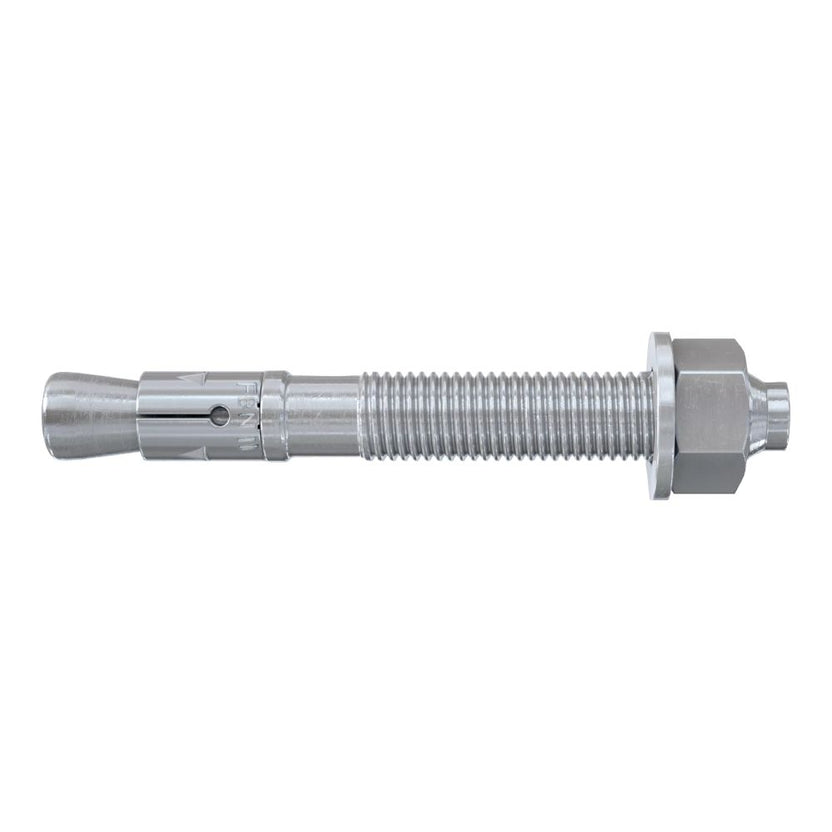

Kotwa sworzniowa FBN II ocynk galwaniczny | Fischer

85,90 zł

85,90 zł -85,90 ZŁ TANIEJ Niedostępne

69,84 zł netto

Wariant 10/50 - 10x125mm (opak. 20 szt.) 12/10 - 12x104mm (opak. 20 szt.)

PACZKA STANDARDOWA

KURIER OD 16.90 ZŁ

ZAPŁAĆ DO 10:00, ZAMÓWIENIE OTRZYMASZ W PONIEDZIAŁEK

PACZKOMAT OD 13.90 ZŁ

ZAPŁAĆ DO 15:00, ZAMÓWIENIE OTRZYMASZ W PONIEDZIAŁEK

5 w magazynie

Powiadom mnie o dostępności

Ilość

Pokaż kompletne dane

Wysokiej jakości produkt
Dostawa do 3 dni roboczych
Bezpłatny zwrot do 14 dni

Opis

Ekonomiczne mocowanie do uniwersalnego stosowania w betonie niezarysowanym.

Kotwa śrubowa fischer FBN II to stalowa kotwa do efektywnych kosztowo mocowań w betonie niezarysowanym. Dzięki zastosowaniu długiego gwintu i dwóch głębokości kotwienia, kotwa śrubowa fischer FBN II może zapewnić szczególną elastyczność. Kotwa śrubowa jest również przeznaczona do montażu z odstępem, montażu wstępnego i przelotowego. Wersja kotwy śrubowej ze stali ocynkowanej przeznaczona jest do mocowania poręczy i barierek, korytek kablowych i wsporników wewnątrz budynków.

Funkcjonowanie

Kotwa FBN II jest przeznaczona do montażu wstępnego i montażu przelotowego; a w niektórych warunkach również montażu z odstępem.
Przed rozpoczęciem montażu, umieścić nakrętkę sześciokątną w optymalnym położeniu (wprowadzany trzpień wystaje ok. 3 mm poza nakrętkę sześciokątną).

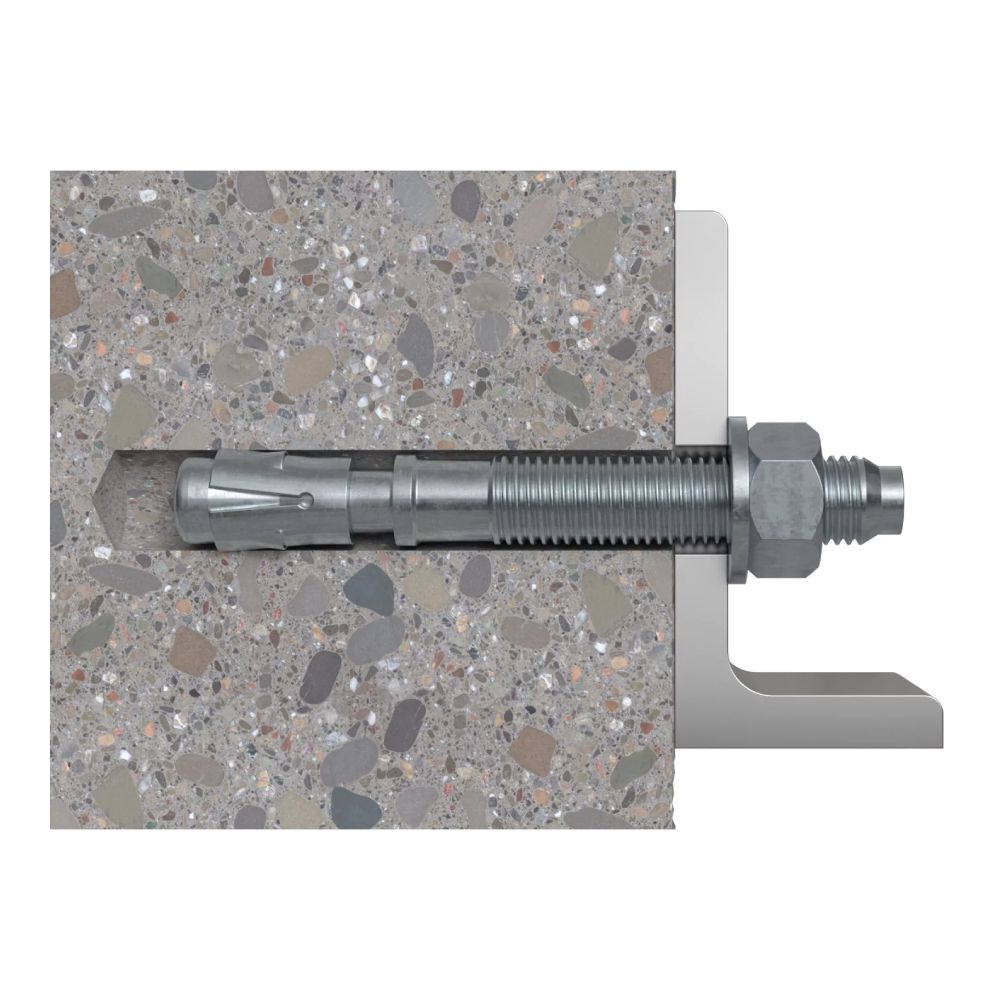

Po przyłożeniu momentu obrotowego, śruba stożkowa jest wciągana do klipsu rozporowego i rozszerza się do ścianki otworu.
Pogrubienie łba ułatwia kontrolowanie kotwienia.
W przypadku montażu seryjnego, zalecamy stosowanie osadzaka FABS do kotew śrubowych.

Specyfikacje

Dane techniczne

WSZYSTKIE DANE TECHNICZNE	40855	40950
DANE PRODUKTU
Aprobata ETA	Tak	Tak
Nominalna średnica wiertła	10 mm	12 mm
Min. głębokość otworu przy montażu przelotowym	118 mm	95 mm
Długość kotwy	125 mm	104 mm
Max. długość użytkowa hef,stand/hef,red	50 / 60 mm	10 / 25 mm
Gwint (Ø x Długość)	M10 x 86 mm	M12 x 59 mm
Rozmiar klucza	17 mm	19 mm

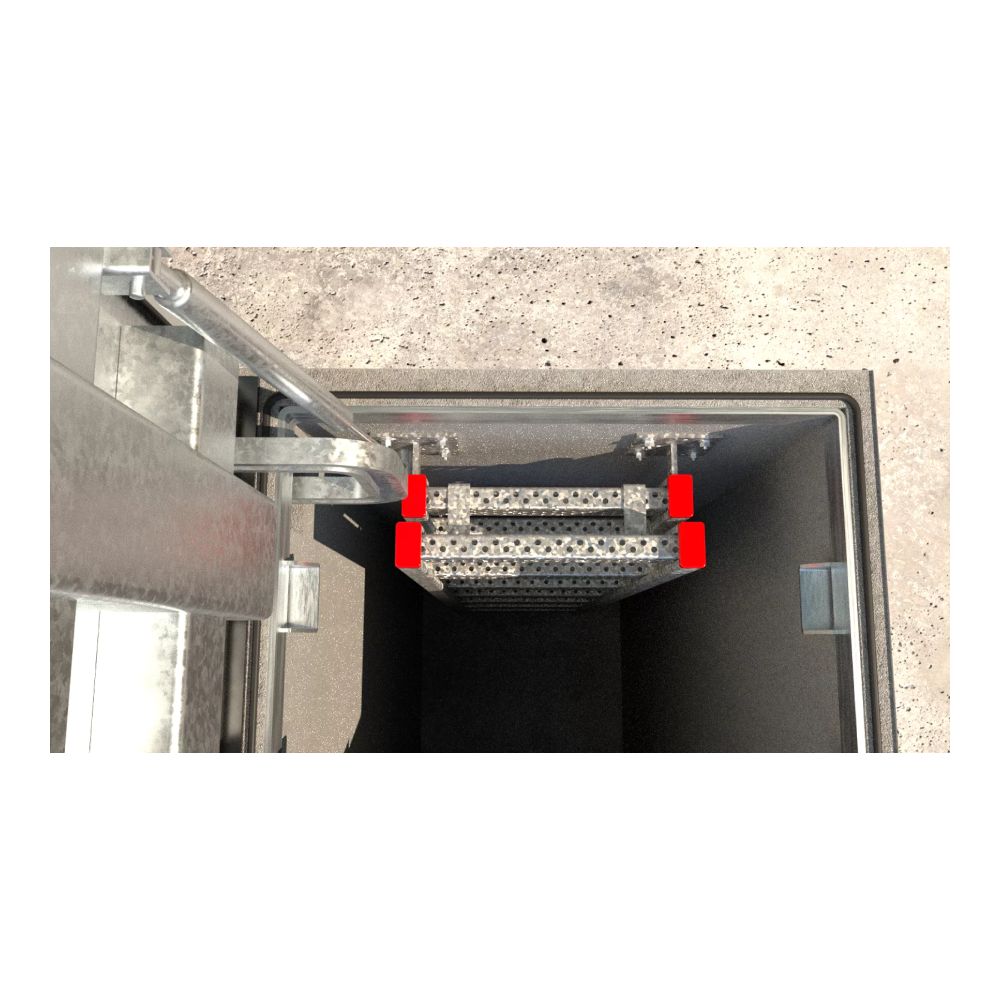

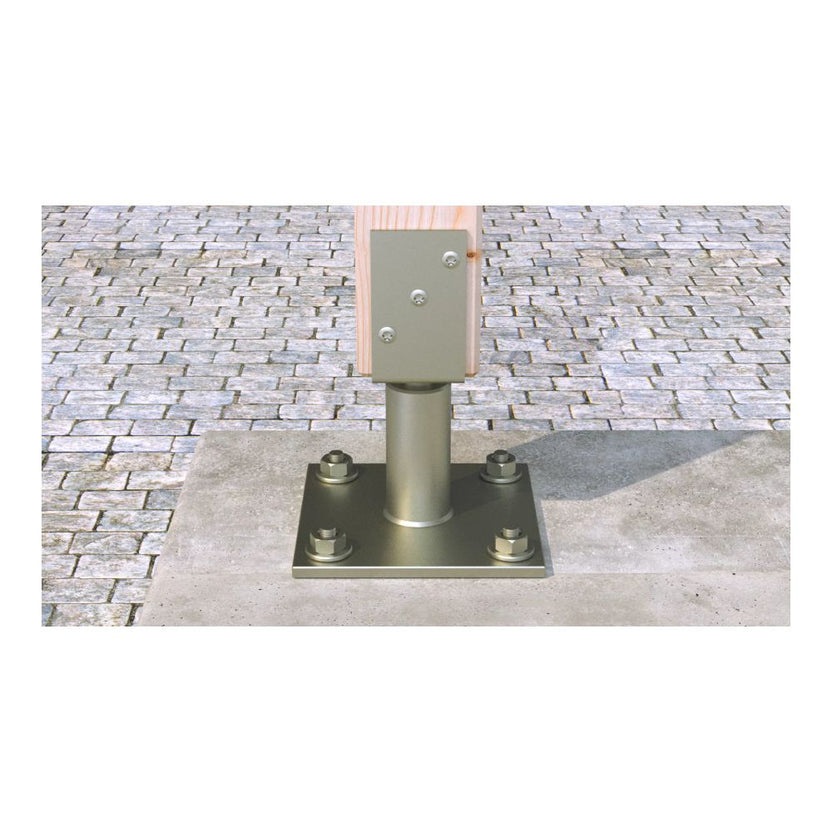

Zastosowania	Konstrukcje stalowe Balustrady Wsporniki Drabiny Trasy kablowe Maszyny Klatki schodowe Bramy Fasady
Materiały budowlane	Aprobata do: Beton C20/25 do C50/60, niezarysowany Nadaje się także do: Beton C12/15 Kamień naturalny o zwięzłej strukturze
Aprobaty	ETA-07/0211 DoP No. 0192

Cechy i funkcje

STANDARDOWA GŁĘBOKOŚĆ KOTWIENIA
Zapewnia maksymalną nośność. W związku z tym wymagana jest mniejsza liczba punktów mocowania i mniejsze płyty kotwiące.

ZREDUKOWANA GŁĘBOKOŚĆ ZAKOTWIENIA
Zmniejsza głębokość wiercenia otworów. Minimalizuje to ilość czasu potrzebnego na instalację przy jednoczesnym zwiększeniu elastyczności.

DŁUGIE GWINTY
Równoważą tolerancje elementów składowych gwintu i pozwalają na montaż w pozycji stojącej, zwiększając w ten sposób elastyczność.

NIEWIELE UDERZEŃ MŁOTKIEM I MINIMALNY POŚLIZG MOMENTU DOKRĘCANIA
Pozwalają na zauważalnie prostszą instalację.

SWORZEŃ WBIJANY
Zabezpiecza gwint przed uszkodzeniem, a tym samym zapewnia szybszy montaż i demontaż elementu mocowanego.

POZOSTAŁE CECHY:

FBN II osiąga maksymalną nośność przy standardowej głębokości kotwienia. To oznacza: mniej punktów mocowania i mniejsze płytki kotwiące.
W przypadku stosowania zmniejszonej głębokości kotwienia, głębokość otworu wierconego jest również mniejsza, co upraszcza montaż.
Tolerancje dla elementów bilansowane są przez długi gwint. Dodatkowo, kotwa FBN II może być również stosowana w montażu z odstępem. Zwiększa to jej elastyczność.
Łatwy montaż dzięki stosowaniu małej ilości obrotów gwintu i minimalnemu poślizgowi.
Wprowadzany trzpień zabezpiecza gwint przed uszkodzeniem. Skraca to czas montażu i demontażu.

Wsparcie

PDF: DoP - Deklaracja Własności Użytkowych

PDF: Europejska Ocena Techniczna
